Wie funktioniert Qualitätssicherung im Kunststoffspritzguss?

Qualitätssicherung im Kunststoffspritzguss umfasst alle Maßnahmen, die sicherstellen, dass gefertigte Bauteile die geforderten Maße, Materialeigenschaften und Oberflächenqualitäten zuverlässig einhalten. Das beginnt bei der Werkzeugauslegung und reicht über die Prozesskontrolle in der Fertigung bis zur messtechnischen Endprüfung jedes Produktionsloses. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die Einkäufer und Entwicklungsverantwortliche bei der Lieferantenauswahl stellen.

Welche Qualitätsanforderungen gelten speziell im Medizintechnik-Spritzguss?

Im Kunststoffspritzguss für Medizinprodukte gelten deutlich strengere Anforderungen als in anderen Branchen. Bauteile müssen nicht nur maßhaltig sein, sondern auch biokompatibel, partikelfrei und vollständig dokumentiert. Jede Abweichung kann regulatorische Konsequenzen haben oder die Patientensicherheit gefährden.

Die Grundlage bildet die Norm ISO 13485, die ein Qualitätsmanagementsystem speziell für Medizinprodukte vorschreibt. Sie fordert unter anderem validierte Prozesse, definierte Reinraumbedingungen und eine lückenlose Dokumentation aller produktionsrelevanten Parameter. Für Hersteller bedeutet das: Jeder Schritt im Fertigungsprozess muss reproduzierbar und nachweisbar sein.

Reinraumfertigung nach Klasse 8 ist dabei keine optionale Zusatzleistung, sondern eine Grundvoraussetzung für viele Produktkategorien. Partikelkontamination, elektrostatische Aufladung oder Feuchtigkeitseinflüsse können selbst bei geometrisch einwandfreien Teilen zu Ausschuss oder Produktrückrufen führen. Wer Kunststoffteile für die Medizintechnik beschafft, sollte prüfen, ob der Lieferant Reinraumbedingungen nicht nur bereitstellt, sondern auch kontinuierlich überwacht und dokumentiert.

Wie werden Maßtoleranzen im Mikrometerbereich sichergestellt?

Maßtoleranzen im Mikrometerbereich werden im Kunststoffspritzguss durch eine Kombination aus präziser Werkzeugauslegung, stabiler Prozessführung und regelmäßiger messtechnischer Kontrolle erreicht. Kein einzelner Faktor allein ist ausreichend; erst das Zusammenspiel aller drei Ebenen ergibt reproduzierbare Ergebnisse.

Auf Werkzeugseite beginnt Präzision mit der Berücksichtigung von Schwindung und Verzug bereits in der Konstruktionsphase. Kunststoffe verhalten sich beim Abkühlen anders als Metalle, und selbst kleine Schwankungen in Einspritzgeschwindigkeit, Werkzeugtemperatur oder Nachdruck können die Endgeometrie messbar beeinflussen. Deshalb sind Werkzeugkorrekturen nach ersten Musterteilen in der Praxis üblich und notwendig.

In der laufenden Serienproduktion sorgt statistische Prozesskontrolle (SPC) dafür, dass Abweichungen frühzeitig erkannt werden, bevor Ausschuss entsteht. Kritische Maße werden in definierten Intervallen geprüft, und Prozessparameter werden kontinuierlich überwacht. Hochwertige Fertigungspartner setzen dabei auf hauseigene Messtechnik, die eng in den Produktionsprozess eingebunden ist, anstatt Messungen nur am Ende der Fertigung durchzuführen.

Was bedeutet lückenlose Rückverfolgbarkeit in der Kunststofffertigung?

Lückenlose Rückverfolgbarkeit bedeutet, dass für jedes gefertigte Bauteil nachvollziehbar dokumentiert ist, aus welchem Rohmaterial es gefertigt wurde, unter welchen Prozessbedingungen und mit welchem Werkzeug, wann die Fertigung stattfand und welche Prüfergebnisse vorliegen. Diese Dokumentationskette muss im Zweifelsfall vollständig rekonstruierbar sein.

In der Medizintechnik ist Rückverfolgbarkeit keine optionale Qualitätspraktik, sondern regulatorisch gefordert. Im Falle eines Produktrückrufs oder einer Beanstandung müssen betroffene Chargen eindeutig identifiziert und isoliert werden können. Fehlt diese Nachvollziehbarkeit, kann ein einzelner Qualitätsverdacht ein gesamtes Produktionslos betreffen, obwohl möglicherweise nur ein kleiner Teil tatsächlich betroffen ist.

Praktisch bedeutet das: Rohmaterialien werden chargenweise erfasst, Maschinenparameter werden für jede Kavität protokolliert, und Prüfergebnisse werden den jeweiligen Fertigungslosen zugeordnet. Ein hauseigenes Messzentrum, das alle Prüfdaten zentral speichert und mit der Fertigungsdokumentation verknüpft, ist dabei ein wesentlicher Vorteil gegenüber Lieferanten, die Mess- und Fertigungsdaten getrennt verwalten.

Welche Prüfmethoden werden in der Qualitätssicherung eingesetzt?

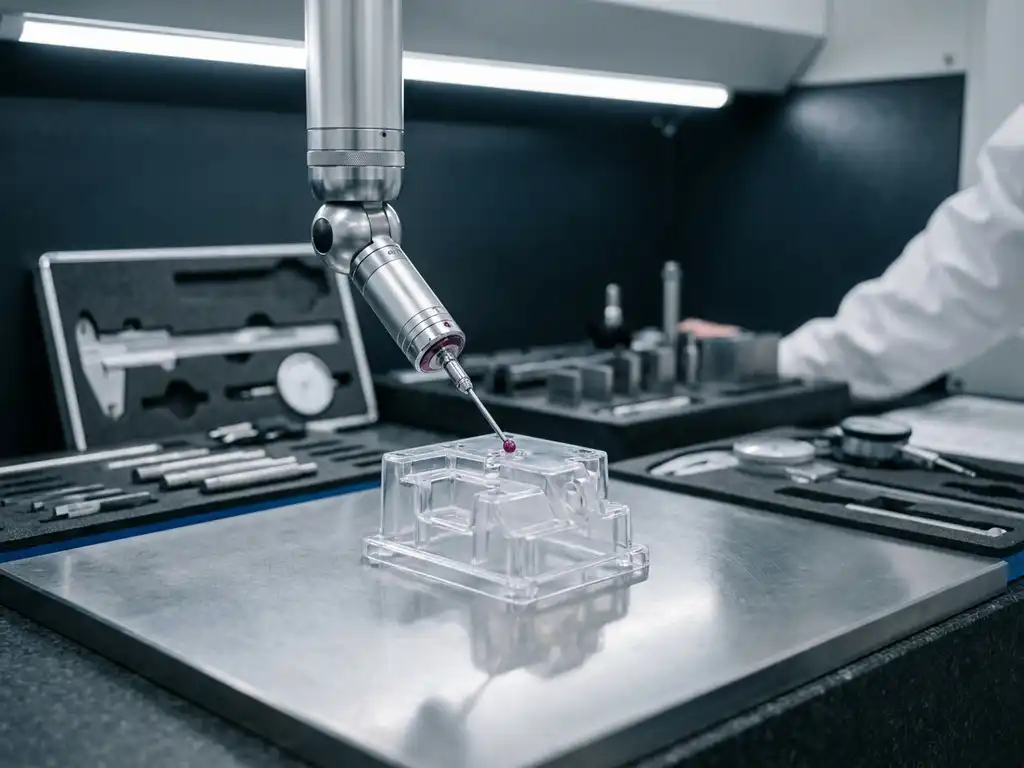

In der Qualitätssicherung für den Kunststoffspritzguss kommen je nach Bauteil und Anforderung unterschiedliche Prüfmethoden zum Einsatz: Koordinatenmessmaschinen (KMM) für präzise Geometrieprüfungen, optische Messsysteme für Oberflächen und Konturen, sowie materialspezifische Tests wie Zugversuche oder Schlagzähigkeitsprüfungen.

Für die Medizintechnik sind zusätzlich Reinheitsprüfungen relevant, etwa die Partikelanalyse nach VDA 19 oder spezifische Reinigungsvalidierungen. Biokompatibilitätsnachweise werden in der Regel über Materialzertifikate der Rohstofflieferanten erbracht und durch eigene Prüfungen ergänzt.

Die Wahl der Prüfmethode hängt stark von den Bauteilanforderungen ab. Für Funktionsflächen mit engen Toleranzen eignen sich taktile Koordinatenmessungen. Für komplexe Freiformflächen oder Bauteile mit schwer zugänglichen Geometrien bieten optische 3D-Messverfahren Vorteile. Erfahrene Lieferanten definieren im Prüfplan, welche Merkmale mit welcher Methode und in welcher Häufigkeit geprüft werden, und legen diese Festlegung vertraglich in der Bemusterungsdokumentation nieder. Mehr zu den eingesetzten Verfahren zeigt ein Blick auf die Messtechnik-Kompetenzen eines qualifizierten Fertigungspartners.

Wie unterscheidet sich Qualitätssicherung bei Kleinserien von der Großserie?

Bei Kleinserien liegt der Schwerpunkt der Qualitätssicherung auf vollständiger Einzelteilprüfung und engem Prozessmonitoring, da statistische Methoden bei geringen Stückzahlen keine belastbaren Aussagen liefern. In der Großserie verschiebt sich der Fokus auf statistische Prozesskontrolle und stichprobenbasierte Prüfung, da eine 100-Prozent-Prüfung wirtschaftlich nicht darstellbar ist.

Für Medizintechnik-Einkäufer ist dieser Unterschied besonders relevant, wenn Produkte zunächst als Kleinserie starten und später in die Großserie überführt werden sollen. Ein Lieferant, der beide Szenarien abdeckt, kann Prozesse und Prüfpläne skalieren, ohne dass ein Lieferantenwechsel notwendig wird. Das spart Validierungsaufwand und reduziert das Risiko in der Übergangsphase.

Auch die Werkzeugstrategie unterscheidet sich: Kleinserien werden häufig mit Einkavitätenwerkzeugen oder einfacheren Werkzeugkonzepten gefertigt, während für Großserien Mehrkavitätenwerkzeuge mit automatisierter Entnahme wirtschaftlich sinnvoll sind. Die Qualitätssicherung muss in beiden Fällen die Prozessstabilität belegen, aber mit unterschiedlichen Methoden und Aufwänden.

Welche Zertifizierungen sollte ein Kunststofflieferant für Medizinprodukte vorweisen?

Ein Kunststofflieferant für Medizinprodukte sollte mindestens nach ISO 13485 zertifiziert sein. Diese Norm ist der internationale Standard für Qualitätsmanagementsysteme in der Medizintechnik und wird von Medizinprodukte-Herstellern und Benannten Stellen als Nachweis eines geregelten Qualitätssystems anerkannt.

Ergänzend zur ISO 13485 ist eine ISO 9001-Zertifizierung ein Basisnachweis für allgemeines Qualitätsmanagement. Für Lieferanten, die auch in der Automobilindustrie tätig sind, kommt IATF 16949 hinzu, was auf hohe Prozessdisziplin und robuste Fertigungssysteme hindeutet. Umwelt- und Energiemanagement nach ISO 14001 und ISO 50001 sind zunehmend relevante Nachhaltigkeitsnachweise, die von Einkäufern in der Lieferantenqualifizierung berücksichtigt werden.

Zertifizierungen sind jedoch nur ein Ausgangspunkt. Sie belegen, dass ein System existiert, sagen aber wenig darüber aus, wie es in der Praxis gelebt wird. Deshalb ist es sinnvoll, bei der Lieferantenauswahl auch Werksaudits, Referenzprojekte und konkrete Bemusterungsergebnisse zu bewerten. Ein Lieferant, der über mehrere Zertifizierungen verfügt und diese in einem integrierten Managementsystem bündelt, zeigt damit, dass Qualität, Umwelt und Prozesssicherheit nicht isoliert, sondern als zusammenhängendes System gemanagt werden.

Wie GAUDLITZ Qualitätssicherung im Spritzguss umsetzt

GAUDLITZ Plastic Technologies bietet Medizintechnik-Herstellern einen vollständig integrierten Ansatz für die Qualitätssicherung im Kunststoffspritzguss, von der ersten Designbewertung bis zur Serienbegleitung. Das Leistungsangebot umfasst:

Reinraumfertigung nach Klasse 8 mit kontinuierlicher Umgebungsüberwachung und vollständiger Dokumentation
Hauseigenes Messzentrum mit taktilen und optischen Messsystemen für 100-Prozent-Rückverfolgbarkeit
Zertifizierungen nach ISO 13485, ISO 9001, IATF 16949, ISO 14001 und ISO 50001 in einem integrierten Managementsystem
Verarbeitung von über 500 Kunststoffen mit Schussgewichten von 0,1 g bis 2.500 g, für Kleinserien ebenso wie für Großserien
Vollständige Wertschöpfungskette In-House: Werkzeugbau, Spritzguss, Baugruppenmontage und Messtechnik an einem Standort

Für Einkaufsverantwortliche in der Medizintechnik bedeutet das einen Ansprechpartner für alle produktrelevanten Fragen, ohne Schnittstellenverluste zwischen Entwicklung, Fertigung und Qualitätssicherung. Wenn Sie einen Lieferanten suchen, der Toleranzen im Mikrometerbereich zuverlässig einhält und gleichzeitig die regulatorischen Anforderungen Ihres Produkts kennt, nehmen Sie Kontakt mit GAUDLITZ auf und besprechen Sie Ihr Projekt direkt mit den Fachingenieuren.
