Warum spielen Toleranzen im Spritzguss für die Medizintechnik eine so große Rolle?

Enge Toleranzen im Spritzguss sind für die Medizintechnik entscheidend, weil Maßabweichungen bei medizinischen Bauteilen direkt die Funktionssicherheit, Patientensicherheit und regulatorische Zulassung eines Produkts beeinflussen können. Anders als in vielen anderen Branchen gibt es in der Medizintechnik keinen Spielraum für Teile, die „nah genug“ an der Spezifikation liegen. Die folgenden Abschnitte beleuchten, welche Toleranzklassen üblich sind, was ihre Einhaltung technisch so anspruchsvoll macht und wie Hersteller sicherstellen, dass ihre Anforderungen zuverlässig erfüllt werden.

Wie wirken sich enge Toleranzen auf die Funktionssicherheit von Medizinprodukten aus?

Enge Toleranzen im Spritzguss sichern die Funktionssicherheit von Medizinprodukten, weil selbst kleinste Maßabweichungen die Passgenauigkeit, Dichtigkeit oder mechanische Belastbarkeit eines Bauteils kompromittieren können. Bei implantierbaren Systemen, Diagnostikgeräten oder Dosierkomponenten bedeutet ein Maß außerhalb der Toleranz im schlimmsten Fall eine fehlerhafte Medikamentendosis oder ein versagendes Implantat.

Konkret betrifft das vor allem Bauteile, die in Baugruppen zusammenwirken: Wenn ein Gehäuseelement um wenige Hundertstel Millimeter zu groß oder zu klein ist, kann das die Montierbarkeit verhindern oder eine Dichtfläche funktionsunfähig machen. Bei Einwegprodukten wie Luer-Verbindungen oder Ventilkomponenten sind die zulässigen Abweichungen oft auf wenige Mikrometer begrenzt, weil jede Abweichung das Strömungsverhalten oder die Sterilbarriere beeinträchtigt.

Hinzu kommt der regulatorische Aspekt: Die Dokumentation der Maßhaltigkeit ist ein Bestandteil der technischen Dokumentation, die für die Zulassung nach MDR oder FDA-Anforderungen erforderlich ist. Toleranzüberschreitungen müssen als Abweichungen gemeldet und bewertet werden, was Verzögerungen und Mehrkosten verursacht.

Welche Toleranzklassen sind im Medizintechnik-Spritzguss üblich?

Im Medizintechnik-Spritzguss sind Toleranzklassen nach DIN 16742 (Toleranzen für Kunststoff-Formteile) die gebräuchlichste Referenz. In der Praxis bewegen sich die Anforderungen häufig in den Präzisionsklassen PT3 bis PT5, wobei sicherheitskritische oder funktionale Maße oft im Bereich von ±0,01 mm bis ±0,05 mm liegen.

Für besonders anspruchsvolle Anwendungen, etwa bei Mikrofluidikbauteilen, Optikträgern oder miniaturisierten Diagnosekomponenten, werden Mikrotoleranzen im einstelligen Mikrometerbereich gefordert. Diese Anforderungen gehen über die Standardklassen der DIN 16742 hinaus und erfordern eine enge Abstimmung zwischen Konstruktion, Werkzeugbau und Prozessführung.

Wichtig ist die Unterscheidung zwischen Nennmaß-Toleranzen und Formtoleranzen. Während Maßtoleranzen die absolute Größe eines Merkmals beschreiben, regeln Formtoleranzen Ebenheit, Rundheit oder Parallelität. In der Medizintechnik sind beide Kategorien relevant, insbesondere wenn Dichtflächen oder Führungselemente betroffen sind.

Was macht die Einhaltung enger Toleranzen im Spritzguss so anspruchsvoll?

Die Einhaltung enger Toleranzen im Spritzguss ist anspruchsvoll, weil der Prozess von einer Vielzahl voneinander abhängiger Einflussgrößen bestimmt wird: Materialschwindung, Werkzeugtemperatur, Einspritzgeschwindigkeit, Nachdruckprofil und Umgebungsbedingungen wirken alle gleichzeitig auf das Bauteilmaß ein.

Kunststoffe schwinden beim Abkühlen je nach Material, Wanddicke und Orientierung unterschiedlich stark. Diese Schwindung muss bereits beim Werkzeugdesign berücksichtigt werden, was präzise Materialkenntnisse und Erfahrungswerte aus vergleichbaren Projekten voraussetzt. Hochgefüllte Materialien wie glasfaserverstärkte Thermoplaste zeigen dabei richtungsabhängige Schwindung, was die Vorhersage erschwert.

Prozessschwankungen sind ein weiterer kritischer Faktor. Schon geringe Temperaturschwankungen im Werkzeug oder Viskositätsunterschiede zwischen Materialchargen können dazu führen, dass Bauteile außerhalb der Toleranz liegen. Stabile Fertigungsprozesse mit engen Regelkreisen, qualifiziertes Bedienpersonal und ein validierter Prozess nach IQ/OQ/PQ-Schema sind deshalb in der Medizintechnikfertigung keine Option, sondern Voraussetzung.

Hinzu kommt die Werkzeugqualität selbst: Ein Werkzeug mit unzureichender Oberflächengüte, mangelnder Kühlung oder verschlissenen Kavitäten kann selbst bei optimaler Prozessführung keine reproduzierbar engen Toleranzen liefern. Werkzeugbau und Spritzguss müssen deshalb eng verzahnt sein.

Wie wird die Toleranzeinhaltung im Spritzguss zuverlässig nachgewiesen?

Die Toleranzeinhaltung im Spritzguss wird durch eine Kombination aus statistischer Prozesskontrolle (SPC), Erstmusterprüfung (EMPB) und laufender Fertigungsmesstechnik nachgewiesen. Für medizintechnische Anwendungen ist eine vollständige Rückverfolgbarkeit jedes Prüfschritts Pflicht.

Die Erstmusterprüfung dokumentiert, dass das Werkzeug und der Prozess die geforderten Maße unter Serienbedingungen reproduzierbar erzeugen. Dabei werden alle toleranzrelevanten Maße an einer definierten Stichprobe gemessen und gegen die Zeichnungsvorgaben abgeglichen. Erst nach freigegebener Erstmusterprüfung beginnt die Serienproduktion.

Im laufenden Betrieb sichert die statistische Prozesskontrolle die Maßhaltigkeit über die Zeit. Fähigkeitskennwerte wie Cp und Cpk geben Auskunft darüber, wie gut der Prozess innerhalb der Toleranzgrenzen arbeitet. In der Medizintechnik werden häufig Cpk-Werte von mindestens 1,67 gefordert, was einer sehr geringen Ausschusswahrscheinlichkeit entspricht.

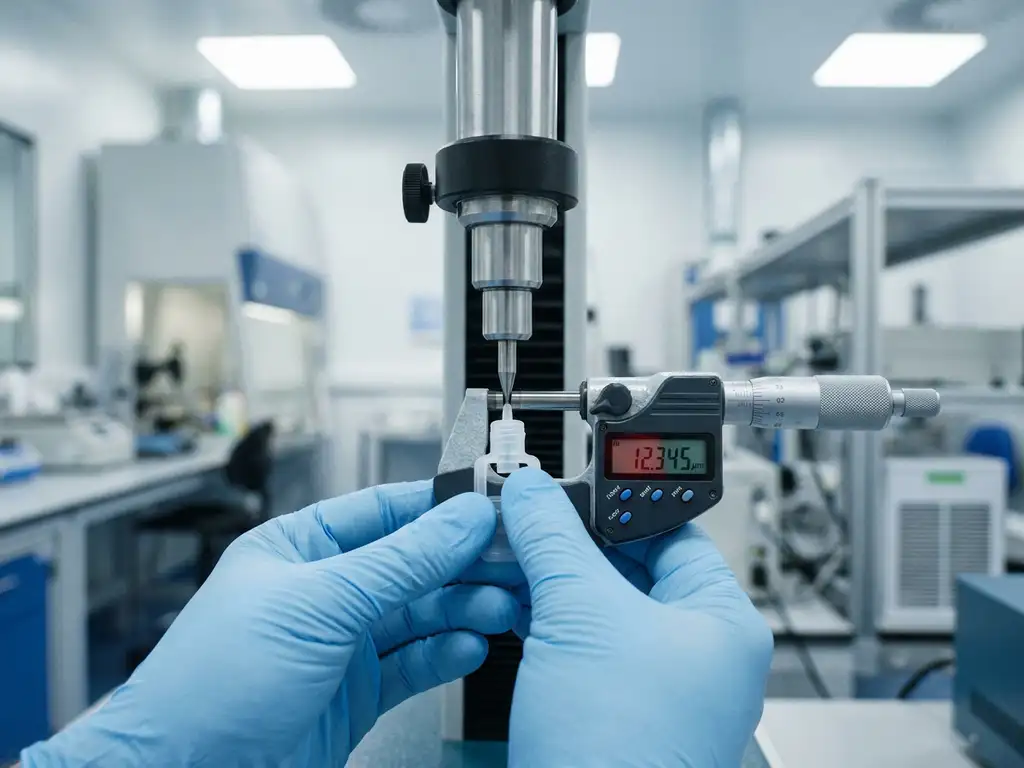

Moderne Koordinatenmessgeräte, optische Messsysteme und taktile Sensoren ermöglichen die Messung auch kleinster Merkmale mit hoher Wiederholgenauigkeit. Hauseigene Messtechnik mit vollständiger Dokumentation ist dabei ein wesentlicher Vorteil gegenüber externen Prüflaboren, weil die Rückkopplungsschleifen zwischen Messung und Produktion kürzer sind.

Welche Rolle spielt die Reinraumfertigung bei toleranzkritischen Medizinbauteilen?

Reinraumfertigung und Toleranzeinhaltung hängen bei Medizinbauteilen direkt zusammen, weil Partikelkontamination Maßmessungen verfälschen und Bauteiloberflächen beeinträchtigen kann. Für steril verpackte oder körperkontaktierende Produkte ist die Reinraumfertigung darüber hinaus eine regulatorische Anforderung.

In einem Reinraum der Klasse 8 nach ISO 14644 wird die Partikelkonzentration in der Luft kontrolliert, was das Risiko von Kontaminationen auf Bauteiloberflächen minimiert. Bei optischen Komponenten oder Dichtflächen mit Mikrotoleranzen kann ein einziges Staubpartikel eine Messung oder eine Funktion beeinflussen. Die Fertigung unter kontrollierten Bedingungen ist deshalb nicht nur eine hygienische, sondern auch eine messtechnische Notwendigkeit.

Für Spritzgussteile, die in direkten Patientenkontakt kommen oder Teil eines sterilen Systems sind, schreibt die ISO 13485 eine dokumentierte Reinraumqualifikation vor. Die Kombination aus engen Toleranzen und Reinraumfertigung stellt hohe Anforderungen an die gesamte Prozesskette, von der Materialhandhabung über das Werkzeug bis zur Verpackung. Mehr zu den spezifischen Anforderungen an Medizintechnik-Fertigung zeigt, welche Faktoren in der Praxis zusammenspielen.

Wann sollte ein Medizintechnikhersteller Toleranzanforderungen mit dem Spritzgusspartner abstimmen?

Toleranzanforderungen sollten so früh wie möglich in der Produktentwicklung mit dem Spritzgusspartner abgestimmt werden, idealerweise bereits in der Konstruktionsphase, bevor Werkzeugzeichnungen freigegeben werden. Toleranzen, die erst nach dem Werkzeugbau geändert werden müssen, verursachen erhebliche Mehrkosten und Zeitverluste.

In der Praxis zeigt sich, dass viele Toleranzprobleme ihren Ursprung in Konstruktionsentscheidungen haben, die ohne Kenntnis der spritzgusstechnischen Machbarkeit getroffen wurden. Wanddickensprünge, ungünstige Angusslagen oder geometrisch bedingte Verzugspotenziale lassen sich durch frühzeitige Abstimmung vermeiden oder durch konstruktive Anpassungen kompensieren.

Ein weiterer kritischer Zeitpunkt ist der Übergang von der Musterphase in die Serienproduktion. Toleranzen, die unter Musterbedingungen eingehalten wurden, müssen unter Serienbedingungen mit höheren Stückzahlen und Werkzeugverschleiß über die Zeit stabil bleiben. Die Validierung des Serienprozesses sollte deshalb Toleranzstudien über einen repräsentativen Produktionszeitraum einschließen.

Sourcing Manager sollten bei der Lieferantenauswahl gezielt prüfen, ob der Anbieter Toleranzanforderungen in der Angebotsphase technisch bewertet und ob Werkzeugbau und Fertigung intern verknüpft sind. Ein Lieferant, der beides in einer Hand hält, kann Toleranzfragen konsistenter lösen als einer, der Werkzeuge extern beschafft.

Wie GAUDLITZ Toleranzanforderungen in der Medizintechnik umsetzt

GAUDLITZ Plastic Technologies verbindet alle für die Toleranzeinhaltung relevanten Kompetenzen an einem Standort: Konstruktion, Werkzeugbau, Kunststoffverarbeitung und hauseigene Messtechnik arbeiten als integrierte Einheit. Das ermöglicht kurze Regelkreise zwischen Messung, Prozessanpassung und Werkzeugkorrektur, was für reproduzierbar enge Toleranzen im Mikrometerbereich entscheidend ist.

Für Medizintechnikhersteller bedeutet das konkret:

Fertigung im Reinraum Klasse 8 nach ISO 14644, zertifiziert nach ISO 13485
Verarbeitung von über 500 Kunststoffen, einschließlich medizinisch zugelassener Hochleistungswerkstoffe
Validierte Prozesse nach IQ/OQ/PQ-Schema mit vollständiger Dokumentation und Rückverfolgbarkeit
Erstmusterprüfung und statistische Prozesskontrolle als Standardbestandteil der Qualitätssicherung
Mehr als 1.000 erfolgreich realisierte Medizintechnikprojekte als Erfahrungsbasis für toleranzkritische Anwendungen

Wenn Sie Toleranzanforderungen für ein neues Medizinprodukt bewerten oder einen bestehenden Prozess absichern möchten, sprechen Sie direkt mit den Spezialisten von GAUDLITZ. Eine frühzeitige technische Beratung spart Zeit, Kosten und vermeidet Probleme, die sich später nur schwer korrigieren lassen.
